电致发光图像检测技术

    今天为大家分享的检测方法，想必在光伏行业的大佬都很熟悉，在光伏生产线中都运用的较为成熟，使用在各个工艺环节，作为质量监控的手段——电致发光检测法。

    在太阳电池中，少子得扩散长度远远大于势垒宽度，因此电子和空穴通过势垒区时因复合而消失得几率很小，继续向扩散区扩散。在正向偏压下，p-n结势垒区和扩散区注入了少数载流子。这些非平衡少数载流子不断于多数载流子复合而发光，这就是太阳电池电致发光得基本原理。

    发光成像有效地利用了太阳电池间带中激发电子载流子的辐射复合效应。在太阳电池两端加入正向偏压，其发出的光子可以被灵敏的CCD相机获得，即得到太阳电池的辐射复合分布图像，即EL图像。

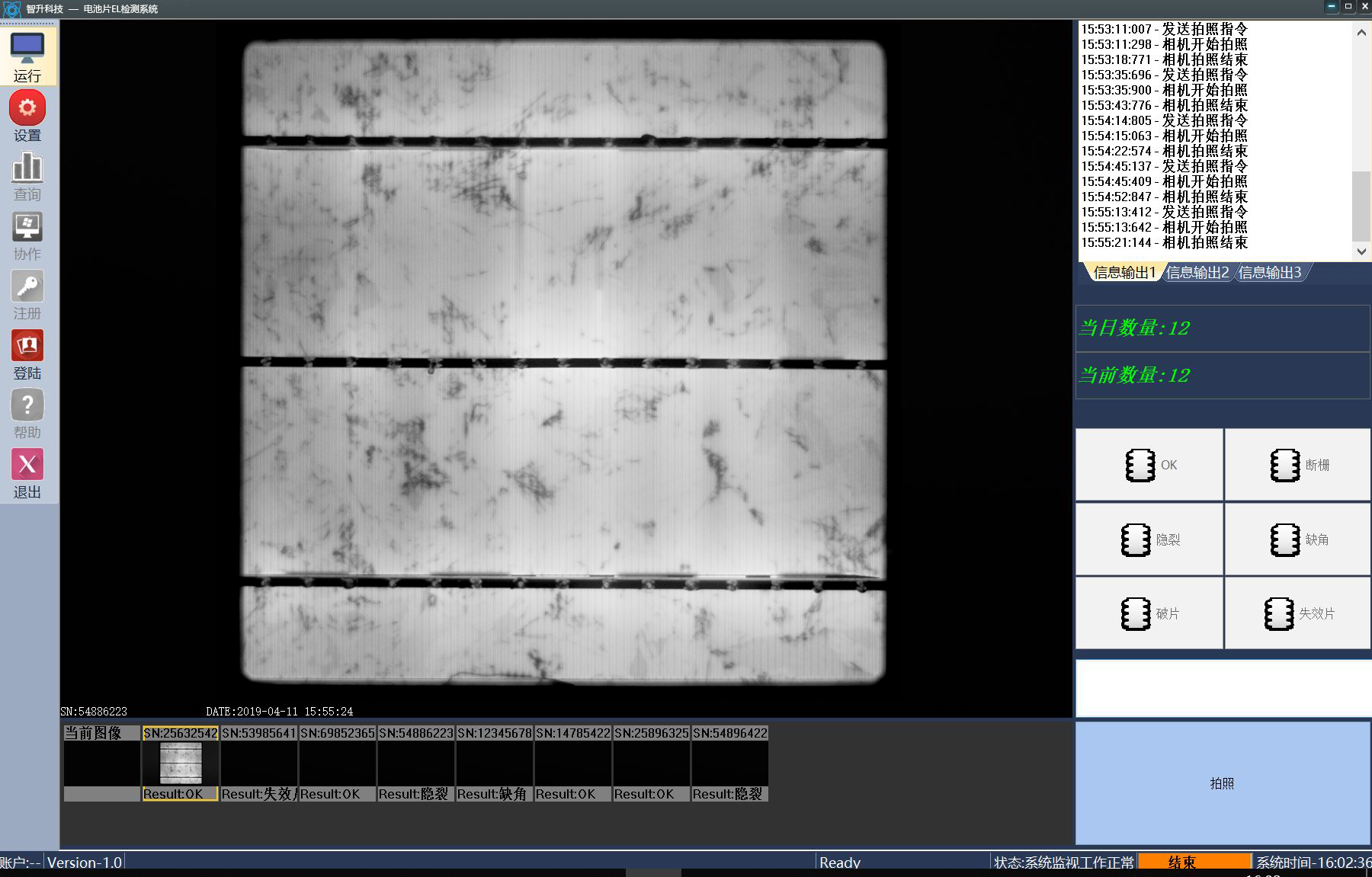

    运用电致发光原理检测单片电池片，给电池加正向电压后几秒内就能运用红外成像系统获得电池片电池发光图。亮度越均匀表明电池片质量越好，反之暗斑越多，则表示电池片性能越差。

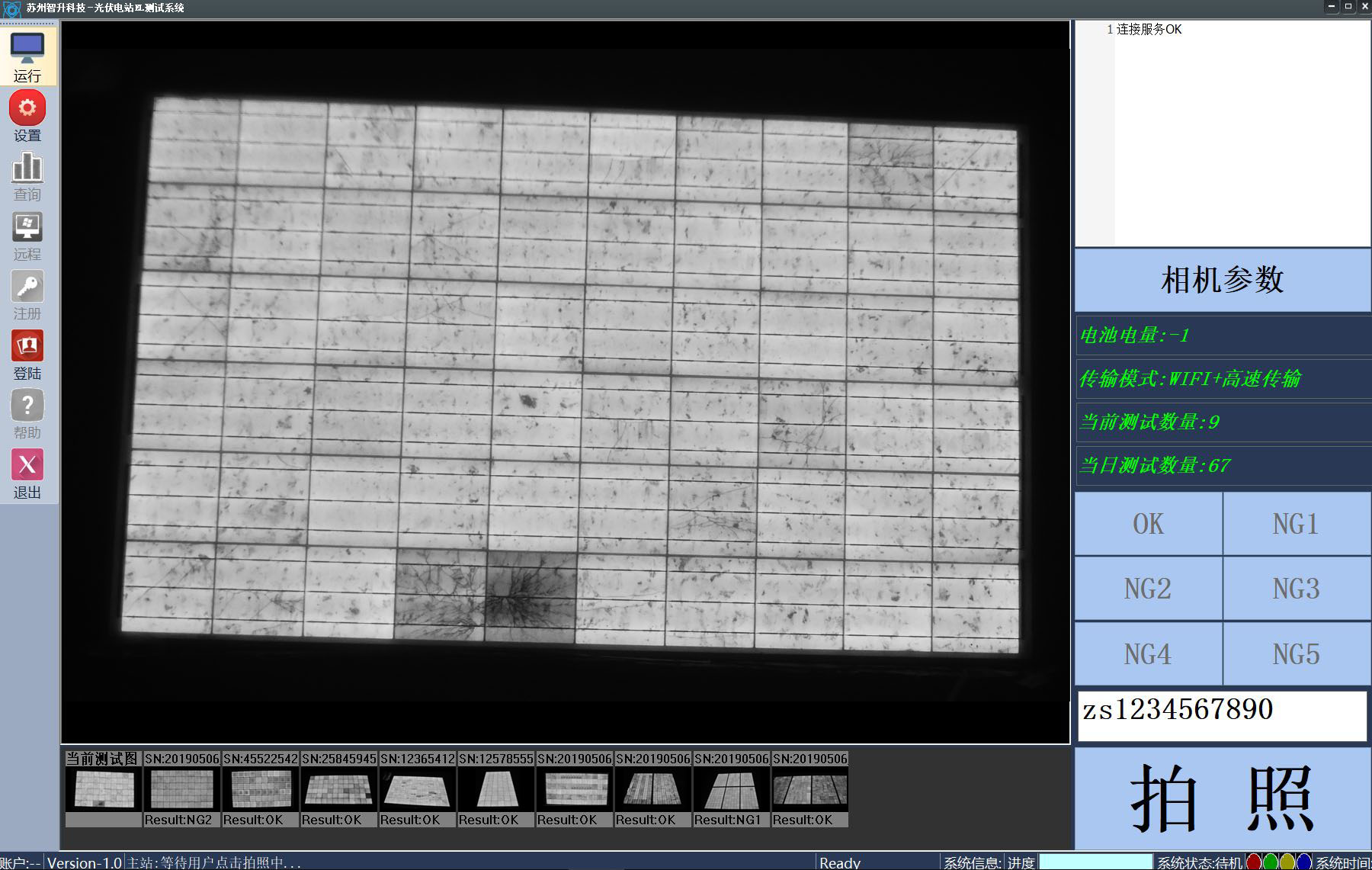

除了单片电池的EL缺陷仪器，组件的EL缺陷检测仪器也广泛应用在工业现场和电站中的EL检测。

    电致发光法，具有快速、可在线检测、灵敏度高的优点，但都需要滤除可见光，适用于电池片和组件。考虑到生产线的快速高效要求，电致发光检测较为适用，其中光伏电站中的便携式EL检测仪可以广泛应用在电站建设中的到货检、安装检、验收检、运维检等各个环节，可检测出硅组件虚焊、断栅、隐裂、和碎片四种主要的工艺缺陷。

同时通过电致发光的EL图像，利用Scorpio软件进行缺陷分析，缺陷长度测量，面积测量等。
